本期方案解析带来的是旋依科技300W大功率氮化镓无线充电设备的方案解析，这款无线充电设备由发射模块，发射线圈，接收线圈和接收模块组成，采用磁耦合共振技术，支持220Vac市电供电，输出电压范围为18-60V，支持24V、36V、48V电池组，支持为锂电池，铅酸电池等充电，最大充电电流可达5A。

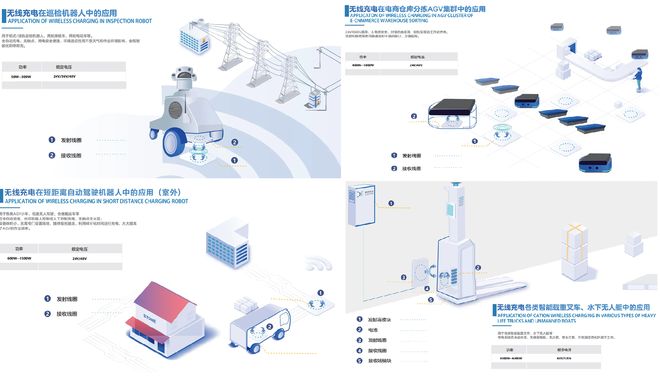

　　无线充电设备支持宽工作范围温度和高防护等级，并具备完善的保护功能，支持过流、过压、过温、反极、短路和开路保护，支持30mm无线mm偏移范围，适合为地面巡检机器人、轨道机器人、巡检无人机、AGV、物流机器人、服务机器人、军用机器人、水下机器人、扫地机器人等充电。

　　其中无线充电设备通过UWB进行通信，相比无线充电带内通信，具有传输速率高，抗干扰能力强，在发射模块和接收模块中提供安全可靠的通信能力，提升产品的安全性。此外在无线充电发射模块内部还应用了致能的氮化镓开关管，进一步提升转换效率，降低散热需求。下面充电头网就带来这款无线充电的方案解析，一起来看看这款无线充电设备的设计和用料。

　　无线充电发射线圈设有连接接线，中心同心圆为线圈区域，边缘设有开孔用于固定。

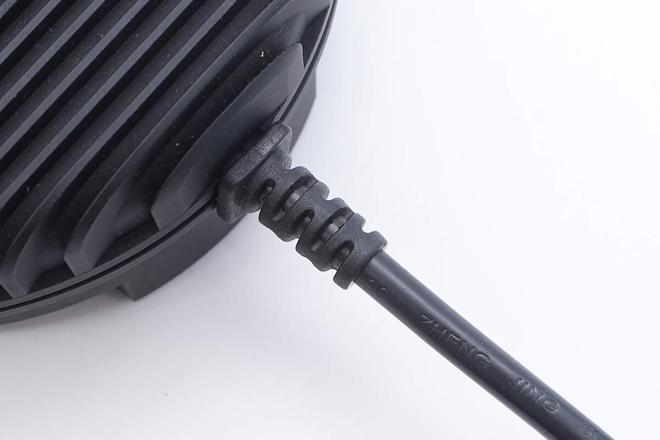

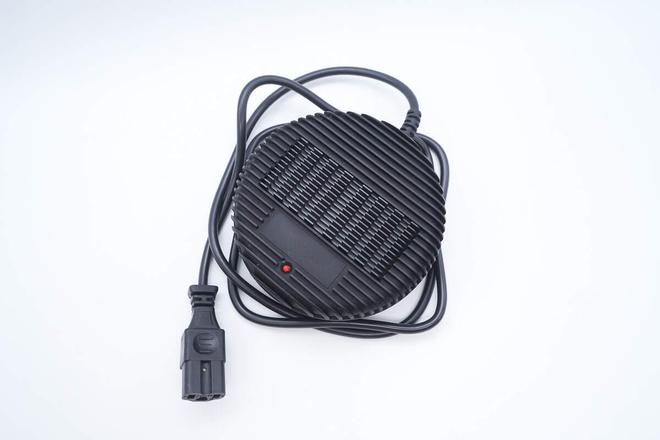

　　无线充电接收模块特写，为圆形设计，机身侧面设有输出线。无线充电接收模块采用塑料材质外壳，上方设有指示灯，中间位置设有散热片为接收器散热。

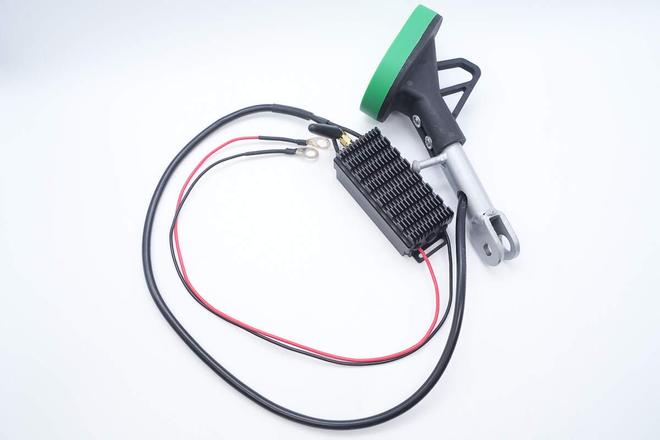

　　另一款无线充电接收模块由接收线圈和无线充电接收器组成。接收线圈固定在金属支架上。

　　接收器输入端连接接收线圈和UWB通信天线，UWB通信天线大功率无线充电设备拆解看完了旋依科技这款无线充电设备的外观展示，下面就进行内部解析，一起看看设计和用料。

　　旋依科技300W大功率无线充电设备由发射模块，发射线圈，接收线圈和接收模块组成，采用磁耦合共振技术。发射模块采用220Vac市电供电，接收模块输出电压范围为18-60V，可为24V-48V的电池组充电，支持锂电池和铅酸电池，充电电流可达5A。模块支持30mm无线mm偏移范围，并具备完善全面的保护功能。充电头网通过解析发现，发射模块由PFC模块，无线充电模块和无线通信模块组成，PFC模块和无线充电模块都使用了致能的氮化镓开关管，ZN65C1R200L用于PFC升压，ZN70G1R120L用于无线充电输出。无线充电模块采用德州仪器TMS320F28032控制器进行无线 MCU用于无线通信控制。

　　接收模块内部采用极海APM32F103RBT6用于同步整流控制和输出电压电流控制，同步整流管来自华羿。整套无线充电设备中采用Qorvo DW1000 UWB收发器芯片用于无线通信，相比传统方案中的带内通信，具备更高的传输速率和更强的抗干扰能力，更适应恶劣场合的无线充电应用。
